Уголок неравнополочный

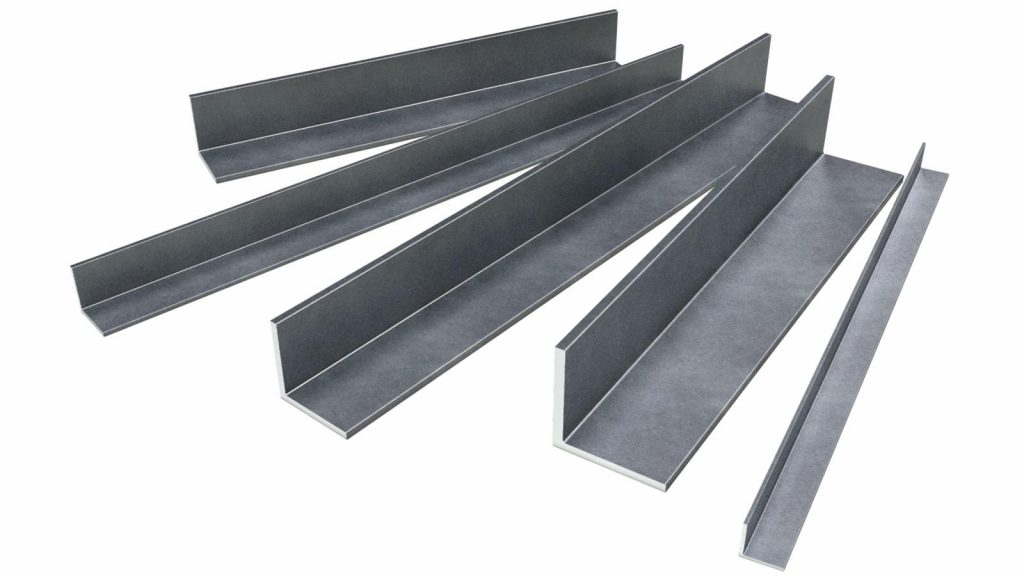

Неравнополочным уголком называют металлический профиль, имеющий Г-образное сечение, у которого конструктивно разные по ширине грани. Изделия металлопроката используются в составе различных конструкций и служат в качестве важнейшего элемента в сфере строительства, машиностроения, являются незаменимыми в быту и на производстве.

Производство и разновидности неравнополочных уголков

При изготовлении профилей находят применение различные низколегированные и углеродистые виды стали. При этом качество продукции и ее свойства во многом определяются параметрами использованного для изготовления материала. Сталь марки Ст0 отличается долевым содержанием углерода в объеме до 0,23% и невысокой прочностью, что позволяет использовать такой материал для сварных второстепенных контракций, изготовления малоотвественных деталей. Из сталей марок Ст3кп и Ст3сп, которые легированы углеродом в объеме от 0,14% до 0,22% производятся элементы конструкций и детали, на которые допускается воздействие невысоких нагрузок. При этом сталь не имеет ограничений по свариваемости. В марке стали Ст5пс углерод присутствует в объеме 0,28 – 0,37, что отражается на снижении параметров свариваемости и повышении прочностных характеристик. Продукция высокой точности чаще всего изготавливается на основе стали марки 09Г2С. Помимо этого находят применение такие низколегированные марки, как 12ГС, 08Г2С и прочие.

По технологии изготовления неравнополочные Г-образные профили делятся на две группы:

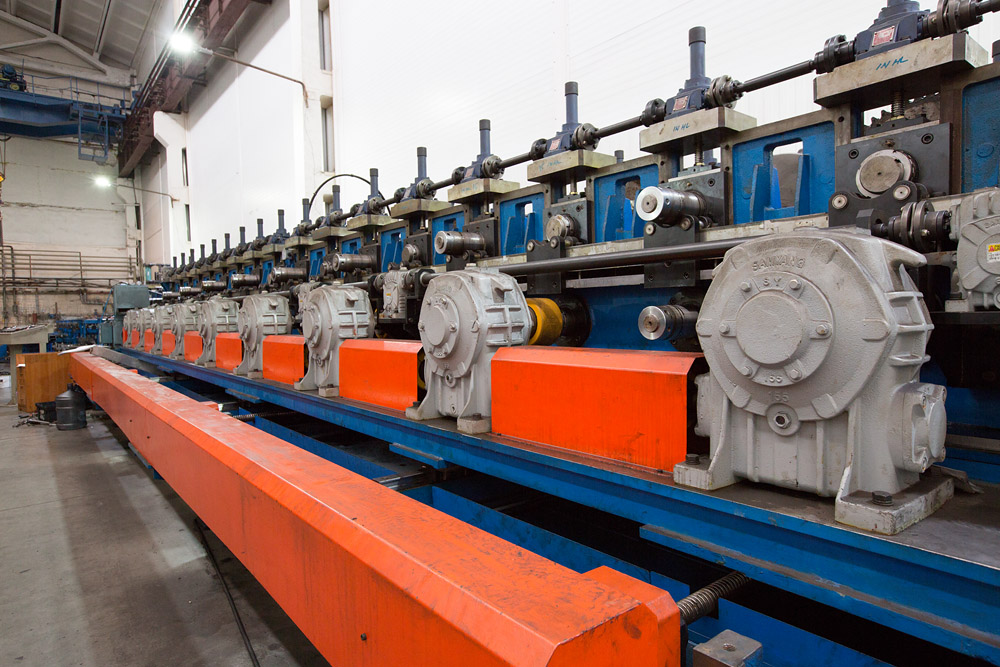

• холодногнутые уголки, для производства которых находят применение профилегибочные станы. Деформация заготовки осуществляется при значительном усилии, представляя собой более дорогостоящий и энергозатратный процесс;
• горячекатаные изделия, процесс изготовления которых подразумевает валковую прокатку металла достигнувшего температуры рекристаллизации – до 1200 °С.

При этом холоднодеформированные уголки отличаются по форме от горячекатаный имеет закругленный угол, образованный в процессе гибки. Уголок выполненного по технологии горячей деформации угол составляет 90 градусов без каких-либо скруглений.

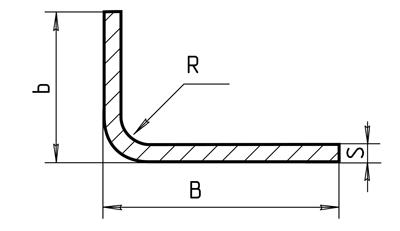

Уголки гнутые стальные неравнополочные

Требования к сортаменту продукции, получаемой по методике холодной деформации, приводятся в ГОСТ 19772-93. На профилегибочных станах изготавливают продукцию с габаритами сторон от 32х25 мм до 155х100мм при толщине металла от 2,0 мм до 8,0 мм. Изделия изготавливаются в диапазоне длин от 3 до 12 метров. При этом действие стандарта нормирует отклонения угла, которое составляет:

• ± 1°30′ при ширине сторон менее 80 мм;
• ± 1° для изделий с шириной полки более 80 мм.

Нормы на предельные отклонения по ширине полки составляют:

• менее 50 мм — ±0,75% для полок до 2,5 мм, ±1% свыше 2,5 мм для высокой точности, ±1,25% для повышенной и ±1,5% для обычной;
• от 50 мм до 100 мм — ±1% для полок до 2,5 мм, ±1,25% свыше 2,5 мм для высокой точности, ±1,5% для повышенной и ±2% для обычной;
• от 100 мм до 150 мм — ±1,25% для полок до 2,5 мм, ±1,5% свыше 2,5 мм для высокой точности, ±2% для повышенной и ±2,5% для обычной;
• свыше 150 мм — ±1,5% для полок до 2,5 мм, ±1,75% свыше 2,5 мм для высокой точности, ±2,5% для повышенной и ±3% для обычной.

По длине уголки могут изготавливаться с погрешностью:

• + 30 мм для высокой и +40 мм для обычной точности при длине менее 6 метров;
• +40 мм для высокой и +80 мм для обычной точности при длине от 6 до 7 метров;
• +80 мм – при длине свыше 7 метров.

Горячекатаные неравнополочные уголки

Производство Г-образных профилей по технологии горячей деформации осуществляется в соответствии с нормами стандарта ГОСТ 8510-86. Сортамент продукции представлен габаритами сторон от 25х16 мм до 200х125 мм при толщине от 3,0 мм до 16,0 мм. Для данного вида продукции допустимая норма отклонения по ширине полки насчитывает:

• ±1,0 мм для изделий с размерами сторон от 25х16 мм до 50х32 мм;
• ±1,5 мм для изделий с размерами сторон от 56х36 мм до 90х56 мм;
• ±2,0 мм для изделий с размерами сторон от 100х63 мм до 160х100 мм;
• ±3,0 мм для изделий с размерами сторон от 180х110 мм до 200х125 мм;

От прямого угла максимальное отклонение может насчитывать 35′.

Применение

Уголок неравнополочный является незаменимым элементом для формирования жестких конструкций, которые находят применение в строительстве и машиностроении. Конструктивной изделия представляют собой перемычки, выполняющие функции ребер жесткости. Используется Г-образный профиль в бытовой сфере для строительства дверей заборов, оград, поручней, различных каркасов и прочих изделий. Уголок применим в авиастроении и судостроении, вагоностроении и автомобилестроении, используется для монтажа радиоаппаратуры, при изготовлении мебели, для дизайна интерьеров.
