Уголок равнополочный

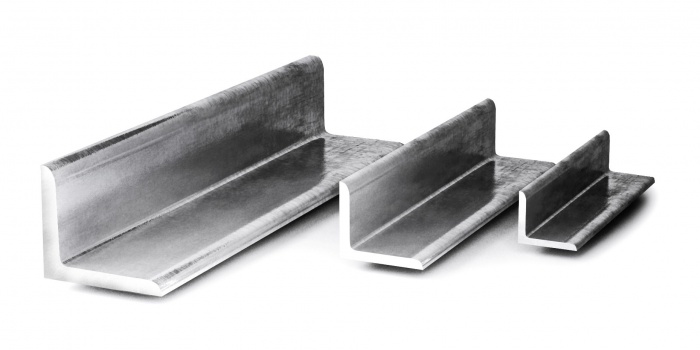

Равнополочный уголок является изделием стального проката, которое имеет г-образную форму с симметричными сторонами по ширине. Профиль является востребованным в целом ряде случаев при реализации монтажных, строительных работ, ремонте и реконструкции помещений и сооружений.

Классификация и производство

По технологии производства различают два основных типа равнополочных уголков:

гнутый профиль, регламент и требования по изготовлению которого прописаны в ГОСТ 19771-93;
горячекатаный профиль, выполненный в соответствии с требованиями стандарта ГОСТ 8509-93.

Процесс изготовления гнутых г-образных профилей реализуется по методу холодной деформации металла с применением специальных профилегибочных станков или трубных станов. Этим обусловлена специфическая форма изделия со скругленным углом.

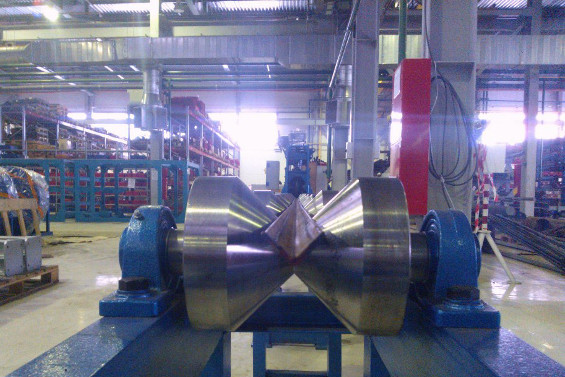

Горячекатаные изделия – продукт, получаемый в результате работы прокатных станов, на которые подается горячая заготовка, подвергающаяся формовке при температуре от 900 до 1200 °С. Благодаря механической обработке валками, формируется необходимая форма и габаритные размеры изделий.

Равнополочная как в гнутом, так и в горячекатаном виде продукция выпускается в двух категориях точности изготовления:

обычной;
повышенной точности.

Горячекатаные стальные уголки

Сортамент равнополочных г-образных профилей, изготавливаемых по технологии горячей деформации, приведен в ГОСТ 8509-93. По стандарту размеры сторон таких профилей могут изменяться в диапазоне от 20 мм до 250 мм при толщине от 3 мм до 35 мм. Диапазон теоретической массы погонного метра готовой продукции при этом варьируется от 0,89 кг для минимальных габаритов, до 128,51 кг для уголка с максимальными габаритами сторон 250 мм и толщины – 35 мм.

В стандарте приводятся допустимые величины отклонений по ширине полки, которые составляют:

± 1,0 мм для изделий с габаритами сторон от 20 мм до 45мм;
± 1,5 мм для сторон от 50 мм до 90 мм;
± 2,0 мм для сторон от 100 мм до 150 мм;
± 3,0 мм для сторон от 160 мм до 200 мм;
± 4,0 мм для сторон от 220 мм до 250 мм.

Теоретическая масса изделий рассчитывается исходя из габаритов уголка и удельной плотности стали, которая принимается равной 7850 кг/м3. При этом нормативная реальная погрешность может составлять от +3% до -5% в зависимости от размера класса точности. Длина уголков может отличаться на:

+30 мм для отрезков до 4000 мм;
+50 мм для отрезков до 4000 мм до 6000 мм;
+70 мм для отрезков свыше 6000 мм.

Равнополочные гнутые уголки

Для производства гнутых профилей согласно требований ГОСТ 19771-93 находит применение качественная низколегированная, конструкционная, а также углеродистая сталь. Готовая продукция, полученная посредством холоднокатаной технологии производства, делится на три категории точности:

обычной;
повышенной;
высокой.

На профилегибочном оборудовании изготавливаются уголки с размерами сторон от 36 мм до 160 мм, для которых значение массы погонного метра изменяется в переделах 1,57 кг до 11,1 кг в зависимости от габаритов. Предельные нормы отклонений по ширине полки изделий зависят от класса точности и габаритных размеров:

до 50 мм — ±0,75% для полок до 2,5 мм, ±1% свыше 2,5 мм для высокой точности, ±1,25% для повышенной и ±1,5% для обычной;
от 50 мм до 100 мм — ±1% для полок до 2,5 мм, ±1,25% свыше 2,5 мм для высокой точности, ±1,5% для повышенной и ±2% для обычной;
от 100 мм до 150 мм — ±1,25% для полок до 2,5 мм, ±1,5% свыше 2,5 мм для высокой точности, ±2% для повышенной и ±2,5% для обычной;
более 150 мм — ±1,5% для полок до 2,5 мм, ±1,75% свыше 2,5 мм для высокой точности, ±2,5% для повышенной и ±3% для обычной.

Уголки изготавливают в мерных, немерных и кратных мерных длинах в диапазоне размеров от 3 до 12 метров.

Применение

Равнополочные уголки находят широкий спектр применения при проведении огромного комплекса строительных работ. За счет равного размера полок равнополочная продукция считается более универсальной, прочной и чаще пользуется спросом по сравнению с неравнополочными изделиями. Г-образный профиль лежит в основе целого ряда конструкций, позволяя сооружать навесы и козырьки, павильоны и ангары, перекрывать пролеты цехов. Гнутые г-образные профили, в отличие от катаных, реже применяются в сложных конструкциях, выступая в качестве элемента для строительства мебельных каркасов, оград, заборов и т. д. Изделия незаменимы в архитектурном дизайне и быту, часто используются в качестве ребер жесткости для усиления любого вида металлоконструкций, задействованы в металлургии, машиностроении, авиастроении и прочих отраслях промышленности и производства.
